mit Pellet-Kesseln von Atmos
(mit Ersatzbrennstoff Holz)

Neben den Pellets-Kesseln mit Ersatzbrennstoff Holz stellt Atmos auch echte Kombi-Kessel mit 2 getrennten Brennkammern für Pellets und Scheitholz (als Holzvergaser) her, sowie reine Pelletskessel (ohne Verbrennungsmöglichkeit für Scheitholz)

Die Fa. Atmos ist ein traditionsreiches Familienunternehmen aus Tschechien mit einer Firmengeschichte seit 1935, dessen hochqualitative Produkte in ganz Europa vertrieben werden. In Deutschland werden sie auch unter den Namen Buderus, Sieger, Wolf oder DeDietrich angeboten. Der einzige Unterschied besteht dabei in der Farbe und im Preis.

Diese Komplett-Pakete umfassen:

Nennleistung:

22 kW

30 kW

40 kW

45 kW

Kessel

P 20 (D 20 P)

P 30 (D 30 P)

P 40

P 50 (D 45 P)



Leistungsregler Honeywell FR 124



Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil (für Schwerkraftzirkulation zwischen Heizkessel und Pufferspeicher bei Ausfall der Pumpe)



thermische Ablaufsicherung (schützt den Kessel vor Überhitzung bei Strom- oder Pumpenausfall)



Schmutzfänger



Rauchgasthermometer



Zugregler



Kesselsicherheitsgruppe



Kappenventil



1x Pelletbrenner Atmos A25

1x Pelletbrenner Atmos A45



Fühlerset für Pufferhalteschaltung



1x Förderschnecke geradläufig, 1,5 m

Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)

1x 1000 ltr

1x 1000 ltr

2x 800 ltr

2x 800 ltr

Ausdehnungsgefäss

100 ltr

100 ltr

200 ltr

200 ltr

Preis
(inkl. 19% MwSt und Versand*)

9345,- Euro

10399,- Euro

12249,- Euro

12899,- Euro

BEG-Förderung

    30%
+ 20% + 30%

   30%
+ 20% + 30%

   30%
+ 20% + 30%

    30%
+ 20% + 30%

*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)

Passende Partikelabscheider finden Sie hier.

Optionales Zubehör (auch nachrüstbar):

  • Automatische Ascheaustragung des Kessels mit Zusatzaschenkasten (28, 68 oder 135 ltr)
  • Druckluftreinigung des Brenners
  • Pelletbehälter (250, 500 oder 1000 ltr)
  • Sacksilo
  • Pellets-Saugvorrichtung (als Aufsatz auf die Vorratsbehälter)

zur Lagerung der Pellets s. hier.

Eine vollständige Betriebsanleitung mit Garantieheft und einer Skizze mit einem Vorschlag für den Anschluss wird mitgeliefert.
Gängige Ersatzteile haben wir ständig auf Lager.

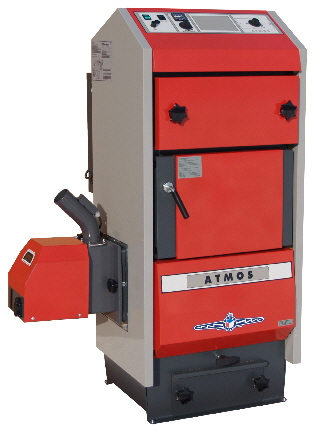

Pellet-Kessel von Atmos

Die Kessel sind so gebaut, dass auf der linken oder rechten Seite in den als Wärmeaustauscher arbeitenden Kessel der Pelletsbrenner Atmos A25 (beim P15 und P20) oder der Brenner Atmos A45 beim P30, P40 und P50 eingebaut ist, der mittels eines Schneckenförderers Pellets aus einem Vorratsbehälter oder Silo entnimmt. Der Brennstoffbehälter ist neben dem Kessel oder im Nebenraum aufgebaut und kann von beliebiger Größe sein (standardmäßig 250 oder 500 l).

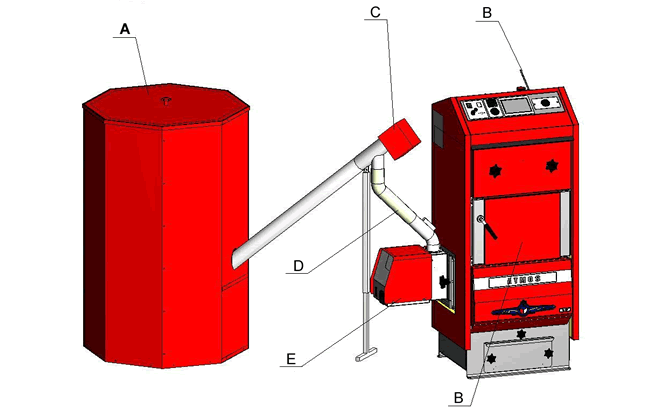

A

Behälter

B

Kessel

C

Förderer

D

Zuführungsschlauch für Pellets

E

Brenner

Der Brenner selbst arbeitet wie folgt: Wenn der Brenner zum Start aufgefordert wird, d.h. wenn Heizbedarf besteht, schüttet der Förderer Pellets in die Brennerkammer ein und zündet diese mittels einer Glühspirale selbst an. Nach ausreichender Pelletsaufbrennung fährt der Brenner in die eingestellte Leistung, in welcher er bleibt, bis der Wärmebedarf gedeckt ist. Danach wird der Brenner abgeschaltet und die Pellets brennen in der Brennerkammer aus. Der ganze Zyklus wird je nach weiterem Bedarf wiederholt. Die Kesselleistung und weitere Brennerfunktionen werden durch elektronische Regelung gesteuert, die es ermöglicht, den Kesselgang den konkreten Bedingungen des ganzen Systems anzupassen. Die Brennstoffbeschickung, Reinigung der Verbrennungskammer des Brenners und die Ascheentnahme erfolgt einmal in 1-14 Tagen je nach Pelletsqualität.

Ein großer Vorteil unserer Kessel für Pellets besteht auch darin, dass falls der Brenner aus dem Kessel herausgenommen und durch die mitgelieferte Abdeckung ersetzt wird, diese Kessel auch mit Holz betrieben werden können. Dank diesen Eigenschaften sind diese Kessel aus Sicht der Bedienung und Gebrauchseigenschaften so komfortabel wie Beheizung mit Gas, Propan-Butan oder Leichtheizölen. Ein wichtiger Vorteil besteht aber darin, dass diese Kessel im Gegensatz zum Erdgas oder zu Leichtheizölen erneuerbare Energiequellen verbrennen und daher aus dieser Sicht gute Perspektive haben.

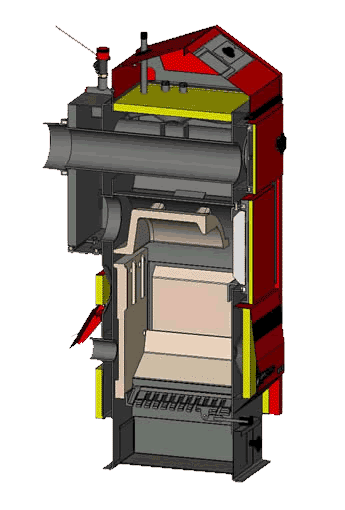

P 15

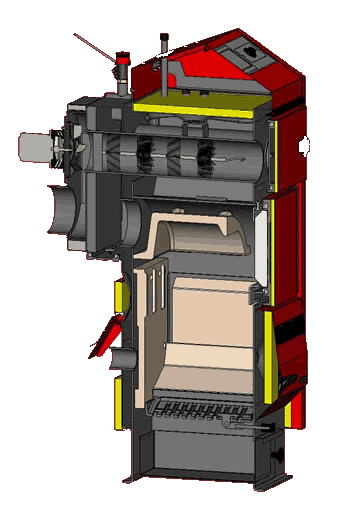

P20, P30, P40, P50

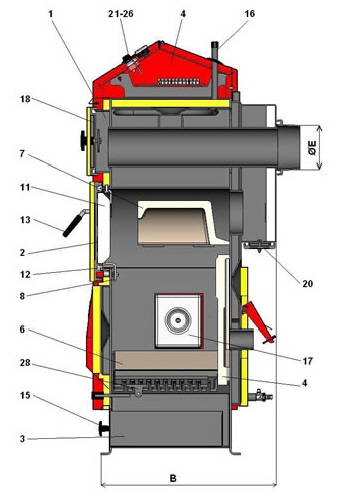

atmos p15 schnitt

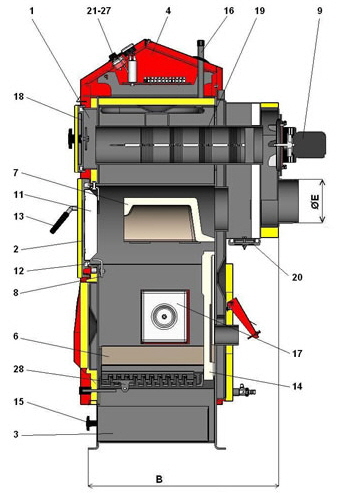

atmos p20 schnitt

1. Kesselkörper
2. Beschickungstür
3. Aschenkasten
4. Steuertafel
5. Regelklappe
6. Feuerbeständiges Formstück - Feuerungsboden
7. Feuerbeständiges Formstück - oberer Kugelraum
8. Feuerungsblende
9. Thermometer - Thermostaten und Schalter
10. Leistungsregler Honeywell FR 124

11. Türfüllung - Sibral
12. Türdichtung 18x18 mm
13. Verschluss
14. Feuerbeständiges Formstück - Hinterfront des Kugelraums
15. Schieber - Erstluftregelung
16. Kühlschleife
17. Öffnung für Brenner
18. Reinigungsdeckel
19. Bremsventil
20. Reinigungsventilator
21. Ansaugventilator (nicht beim Kessel P15)

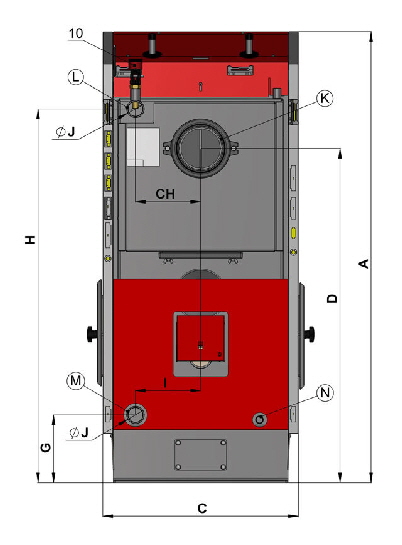

atmos p15 masse

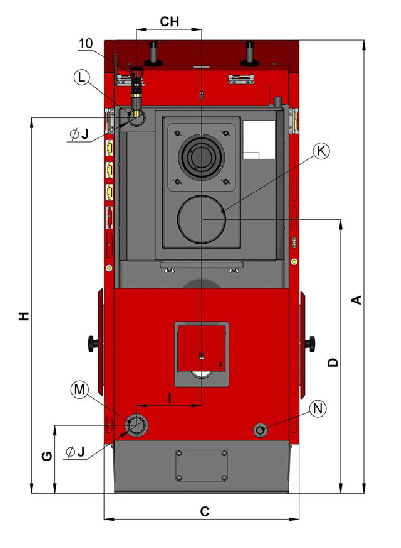

atmos p20 masse

Abmessungen

TYP

P 15

P 20

P 30

P 40

P 50

A

1405

1405

1405

1405

1405

B

708

754

954

954

1154

C

606

606

606

606

606

D

1040

848

848

848

848

E

150

150

150

150

150

G

211

211

211

211

211

H

1163

1163

1163

1163

1163

CH

202

202

202

202

202

J

6/4"

6/4"

6/4"

6/4"

6/4"

TECHNISCHE DATEN



P 15

P 20

P 30

P 40

P 50

Kesselleistung

kW

4,5 - 15

6,5 - 22

8,9 - 29,8

8,9 - 40

13,5 - 45

Kesselgewicht

kg

305

315

386

386

455

Brennstoff



HOCHWERTIGE HOLZPELETTS 6-8 mm,
Länge 5-25mm (weisse Pellets)

Notbrennstoff



Trockenholz 12%-20% / BRENNWERT 15 - 17 MJ/kg
Durchmesser 80-150 mm

Brennkammervolumen

dm3

70

70

105

105

140

Max. Holzlänge

mm

310

310

510

510

710

Abgastemp. bei Nennleistung (Pellets)

°C

141

128

133

157

123

Abgasmassenstrom (Pellets)

kg/s

0,012

0,016

0,025

0,031

0,035

Schornsteinzug

Pa

18

15

21

22

23

Wasserinhalt im Kessel

l

65

82

91

91

117

Anschlussspannung

V/Hz

230 / 50

Kesselleistungsaufnahme beim Start

W

522

572

530

530

530

Kesselleistungsaufnahme während des Betriebes

W

42

92

97

97

97

Wirkungsgrad

%

90,4

91,1

92,4

90,1

91,1

Eco Label



A+

A+

A+

A+

A+

Weitere Informationen zu den Kesseln:
