Komplett-Anlagen
mit Multistokern von KSM
|
|
|
|
Die Standard-Komplett-Pakete umfassen:
|
|
|
|
|
Nennleistung:
|
20 kW
|
38 kW
|
49 kW
|
75 kW
|
|
Kessel
|
KSM 275-18K
|
KSM 375-35K
|
KSM 575-49K
|
KSM 775-75C
|
|
Silo
|
275 ltr
|
400 ltr
|
400 ltr
|
Fallschleuse
|
|
|
thermische Ablaufsicherung
|
|
|
Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil
|
|
|
Schmutzfänger
|
|
|
Rauchgasthermometer
|
|
|
Zugregler
|
|
|
Kesselsicherheitsgruppe
|
|
|
Kappenventil
|
|
Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)
|
1x 800 ltr
|
1x 1500 ltr
|
1x 1500 ltr
|
1x 2500 ltr
|
|
Ausdehnungsgefäss
|
80 ltr
|
150 ltr
|
150 ltr
|
250 ltr
|
|
Preis
(inkl. 19% MwSt und Versand*)
|
16969,- Euro
|
19439,- Euro
|
20289,- Euro
|
26499,- Euro
|
|
|
|
|
*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)
|
|
|
|
Die Tuxedo-Komplett-Pakete umfassen:
|
|
|
|
|
Nennleistung:
|
11 kW
|
19 kW
|
35 kW
|
49 kW
|
75 kW
|
|
Kessel
|
KSM Tux 10K
|
KSM Tux 20K
|
KSM Tux 30K
|
KSM Tux 50 C-auto
|
KSM Tux 75 C-auto
|
|
Silo
|
275 ltr
|
275 ltr
|
400 ltr
|
Fallschleuse
|
Fallschleuse
|
|
|
thermische Ablaufsicherung
|
|
|
Ladepumpengruppe m. Rücklauftemperaturanhebung und Schwerkraftventil
|
|
|
Schmutzfänger
|
|
|
Rauchgasthermometer
|
|
|
Zugregler
|
|
|
Kesselsicherheitsgruppe
|
|
|
Kappenventil
|
|
Pufferspeicher
(grundiert, mit Isolierung,
5 Jahre Herstellergarantie)
|
1x 600 ltr
|
1x 800 ltr
|
1x 1500 ltr
|
1x 1500 ltr
|
1x 2500 ltr
|
|
Ausdehnungsgefäss
|
80 ltr
|
80 ltr
|
150 ltr
|
150 ltr
|
250 ltr
|
|
Preis
(inkl. 19% MwSt und Versand*)
|
19469,- Euro
|
20269,- Euro
|
22739,- Euro
|
23589,- Euro
|
29799,- Euro
|
|
|
|
|
|
*Versand jeweils frei Bordsteinkante Deutschland (ohne Inseln)
|
|
|
|
Die hier aufgeführten Kompakt-Anlagen sind mit Brennerschubboden und automatischer Ascheaustragung, elektronisch logistischer Lambda-Steuerung und Rückbrandsicherung ausgerüstet.
Sie können mit allen rieselfähigen oder pelletierten Brennmaterialien (Holzpellets, Strohpellets, Getreide, Miscanthus, Rapskuchen, Nussschalen, Olivenkerne, Sägemehl, Samendreschabfälle, kl. Hackschnitzel, Kohle, Koks etc.) und mit Stückholz betrieben werden. Der Wechsel oder das Vermischen einzelner Brennstoffe ist ohne Umstellungen am Brenner möglich.
Die Leistungsangaben gelten für Holzpellets.
Bei einigen Brennstoffen sind zusätzliche Massnahmen erforderlich, um Abgaswerte oder andere Normen einzuhalten. Für Holzpellets ist die Einhaltung der BimSchV zertifiziert.
|
|
|
|
Darüber hinaus können sie mit einer Fallschleuse, sowie mit einer Schleuse und stärkeren Schnecke für Holzhackschnitzel ausgestattet werden (FX-Ausführung). Die FX-Ausführung kann mit bis zu 6 m³ fassenden Silos ausgerüstet werden.
Weiterhin ist eine Heissluftzündpistole für automatische Zündung erhältlich, sowie ein zusätzliches Gebläse für die optimierte Stückholzverbrennung.
Weitere Leistungsklassen sind 98 kW, 125, 145, 190, 240, 290, 360, 500, 750 und 1000 kW bei den Standard-Kesseln, und 95 und 125 kW bei den Tuxedos.
|
|
|
|
|
|
|

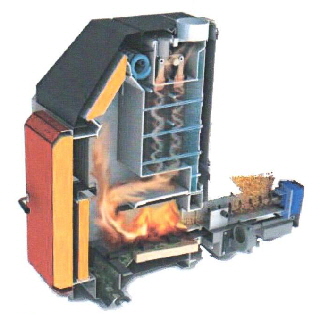

Multistoker von KSM
|
|
|
 |
|
|
|
KSM-Multistoker sind eine komplette Einheit zum Betrieb mit Holzpellets, Getreide, alternativen Pellets, Samendreschabfällen, Sägemehl, Obstkernen, Nussschalen, Miscanthus, Kohle, Koks, kleinen Hackschnitzeln sowie Scheitholz (bis zu 80cm Länge).
Sie sind mit einer kräftigen Schnecke versehen (Durchmesser 90 mm, 8 mm dicke Windungen, Motorleistung 0,5 PS) und werden mit der gesetzlich vorgeschriebenen Sprinkleranlage geliefert. Sie sind mit einer modulierenden Sauerstoffsteuerung (Lambdasteuerung) ausgestattet.
KSM-Multistoker zeichnen sich durch den höchsten Wirkungsgrad bei Getreideverbrennung aus: 92%.
Sie werden mit digitaler Steuerung zur Regelung von Brennstoffzufuhr und Luft geliefert.
Wirkungsgrad im Volllastbetrieb: 94,5%
Modulierender Betrieb bis auf 20% Leistung.
Schubboden bzw. bewegliche Brennerroste transportieren die Glut, die Asche und auch Schlacken weiter.
KSM-Multistoker erfüllen die BImSchV für Pellets.
Typen von KSM-Multistokern:
Typ K: Kompakte Einheit für Pellets, Getreide etc. mit kleinem integrierten Silo.
Typ C-auto: Serie von Stokern für Pellets, Getreide etc., die für die direkte Kupplung an eine bauseitige Schnecke vorbereitet sind. Sie werden komplett mit Feuerklappe und Steuerung für externe Schnecke geliefert (Schleuse).
Typ F-auto: Serie von Stokern, die speziell für die Verwendung von Hackschnitzeln bis zu einer Grösse von G50 entwickelt worden sind. Sie sind für die direkte Kupplung an eine bauseitige Schnecke vorbereitet und werden komplett mit Feuerklappe und Steuerung für externe Schnecke geliefert (Schleuse).

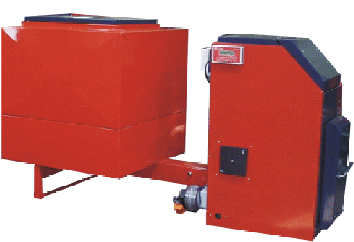

Typ FX: Speziell für die Verwendung von Hackschnitzeln bis G50 entwickelt. Sie sind mit einer sehr kräftigen Schnecke versehen (Durchmesser 140 mm, 8 mm dicke Windungen, Motorleistung 1,25 PS).
Im Behälterboden ist ein kräftiges Rührgerät montiert, um zu vermeiden, dass sich im Brennmittel Brücken bilden.
Selbstverständlich können die gewöhnlichen Brennmitteltypen ebenso verwendet werden.
Grösseres Puffervolumen ist vor allem dann nötig, wenn viel mit Scheitholz gefeuert werden soll. Ansonsten können die Kessel sehr gut auch mit kleinem Puffervolumen betrieben werden.
|
|
|
|
|
|
KSM-Multistoker K/C/F/FX
|
175-13
|
275-18
|
375-35
|
575-50
|
775-75
|
975-95
|
1275-125
|
|
Nennleistung
|
13 kW
|
20 kW
|
38 kW
|
49 kW
|
75 kW
|
98 kW
|
125 kW
|
|
Vor-/Rücklaufstutzen
|
1"
|
1"
|
1"
|
11/4"
|
11/4"
|
1 1/2"
|
1 1/2"
|
|
Abgasstutzen
|
133mm
|
155mm Ii./re.
|
187mm oben
|
187mm oben
|
187mm oben
|
187mm oben
|
187mm oben
|
|
Wasserinhalt
|
80 ltr.
|
100 Itr.
|
135 Itr.
|
170 Itr.
|
200 Itr.
|
290 Itr.
|
290 Itr.
|
|
Max. Festholzlänge
|
40 cm
|
60 cm
|
80 cm
|
80 cm
|
80 cm
|
80 cm
|
80 cm
|
|
Prüf-/Betriebsdruck
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
|
Wirkungsgrad Voll-/Teillast
|
> 90 %
|
92,3 / 88,7 %
|
91,0 / 93,0 %
|
92,4 / 94,5 %
|
92,3 / 94,0
|
92,3 / 94,0 %
|
92,3 / 94,0
|
|
Abgastemperatur
|
120° C
|
120° C
|
147° C
|
144° C
|
148° C
|
149° C
|
157° C
|
|
Schornsteinzug
|
|
12 Pa
|
10 Pa
|
10 Pa
|
15 Pa
|
19 Pa
|
19 Pa
|
|
Abgasmassenstrom Vollast
|
|
43,0 kg/h
|
78 kg/h
|
105,5 kg/h
|
154 kg/h
|
191,7 kg/h
|
239,6 kg/h
|
|
CO-Emissionen Voll-/Teillast'
|
< 100 ppm
|
27/194 mg/m3
|
113/235 mg/m3
|
77/180 mg/m3
|
89/160 mg/m3
|
53/57 mg/m3
|
72/64 mg/m3
|
|
Eigengewicht
|
350 kg
|
415 kg
|
500 kg
|
680 kg
|
910 kg
|
1100 kg
|
1250 kg
|
|
Kesselbreite
|
620 mm
|
620 mm
|
620 mm
|
825 mm
|
825 mm
|
825 mm
|
825 mm
|
|
Kessellänge (ohne Anbau)
|
780 mm
|
830 mm
|
1050 mm
|
1030 mm
|
1140 mm
|
1290 mm
|
1290 mm
|
|
Kesselhöhe
|
1140 mm
|
1440 mm
|
1550 mm
|
1580 mm
|
1580 mm
|
1750 mm
|
1750 mm
|
|
Totallänge C Auto
|
1400 mm
|
1550 mm
|
1750 mm
|
1850 mm
|
1950 mm
|
2150 mm
|
2150 mm
|
|
Totallänge F Auto
|
1700 mm
|
1850 mm
|
2050 mm
|
2050 mm
|
2150 mm
|
2350 mm
|
2350 mm
|
|
|
|
|
|
KSM-Silos (FX-Ausführung)
|
1 m³
|
2 m³
|
4 m³
|
6 m³
|
|
Silo-Breite
|
1070 mm
|
1915 mm
|
2420 mm
|
2950 mm
|
|
Silo-Tiefe
|
995 mm
|
995 mm
|
1325 mm
|
1250 mm
|
|
Silo-Höhe
|
1560 mm
|
1560 mm
|
1840 mm
|
2150 mm
|
|
Kanal-/Schneckenlänge
|
750 - 4800 mm
|
|
|
|
|
Wir bieten die KSM-Anlagen auch als Containerheizanlagen:
Anschlussfertige Komplettanlagen im Übersee-Container mit bis zu 25 m³ Brennstofflager, hydraulischem Schubboden, Schornstein, Verrohrung und allem Zubehör: Angebot auf Anfrage.
|
|
|
|
|

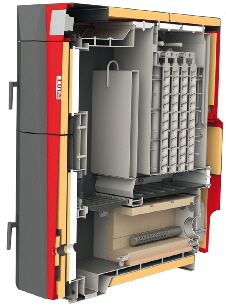

KSM-Tuxedo K/C/F/FX
|
Tux 10
|
Tux 20
|
Tux 30
|
Tux 50
|
Tux 75
|
Tux 100
|
Tux 125
|
|
Nennleistung
|
13 kW
|
20 kW
|
38 kW
|
49 kW
|
75 kW
|
98 kW
|
125 kW
|
|
Vor-/Rücklaufstutzen
|
1"
|
1"
|
1"
|
1 1/4"
|
1 1/4"
|
1 1/2"
|
1 1/2"
|
|
Abgasstutzen
|
130mm
|
150mm Ii./re.
|
180mm li./re.
|
180mm li./re.
|
180mm li./re.
|
180mm li./re.
|
180mm li./re.
|
|
Wasserinhalt
|
90 ltr.
|
110 Itr.
|
145 Itr.
|
180 Itr.
|
210 Itr.
|
290 Itr.
|
290 Itr.
|
|
Max. Festholzlänge
|
40 cm
|
60 cm
|
80 cm
|
80 cm
|
80 cm
|
80 cm
|
80 cm
|
|
Prüf-/Betriebsdruck
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
4,0/1,5-2,5 bar
|
|
Wirkungsgrad Voll-/Teillast
|
92 / 84 %
|
92 / 90 %
|
92 / 92 %
|
92 / 95 %
|
92 / 94 %
|
92 / 94 %
|
92 / 92 %
|
|
Abgastemperatur
|
120° C
|
120° C
|
147° C
|
144° C
|
148° C
|
149° C
|
152° C
|
|
CO-Emissionen Voll-/Teillast'
|
89/378 ppm
|
30/214 ppm
|
17/371 ppm
|
85/198 ppm
|
89/160 ppm
|
73/79 ppm
|
126/86 ppm
|
|
Eigengewicht
|
350 kg
|
415 kg
|
500 kg
|
680 kg
|
910 kg
|
1100 kg
|
1250 kg
|
|
Kesselbreite
|
690 mm
|
690 mm
|
690 mm
|
920 mm
|
920 mm
|
920 mm
|
920 mm
|
|
Kessellänge (ohne Anbau)
|
900 mm
|
970 mm
|
1040 mm
|
1400 mm
|
1490 mm
|
1550 mm
|
1550 mm
|
|
Kesselhöhe
|
1250 mm
|
1450 mm
|
1450 mm
|
1650 mm
|
1650 mm
|
1650 mm
|
1650 mm
|
|
Totallänge C Auto
|
1400 mm
|
1470 mm
|
1540 mm
|
2150 mm
|
2240 mm
|
2300 mm
|
2300 mm
|
|
Totallänge F Auto
|
1700 mm
|
1770 mm
|
1840 mm
|
2150 mm
|
2240 mm
|
2300 mm
|
2300 mm
|
|
|
|
|
|
KSM-Silos (FX-Ausführung)
|
1 m³
|
2 m³
|
4 m³
|
6 m³
|
|
Silo-Breite
|
1070 mm
|
1915 mm
|
2420 mm
|
2950 mm
|
|
Silo-Tiefe
|
995 mm
|
995 mm
|
1325 mm
|
1250 mm
|
|
Silo-Höhe
|
1560 mm
|
1560 mm
|
1840 mm
|
2150 mm
|
|
Kanal-/Schneckenlänge
|
750 - 4800 mm
|
|
|
|
|
Sie brauchen einen anderen Kessel?
Kein Problem! Wir haben eine grosse Auswahl zu bieten.
|
|
|
